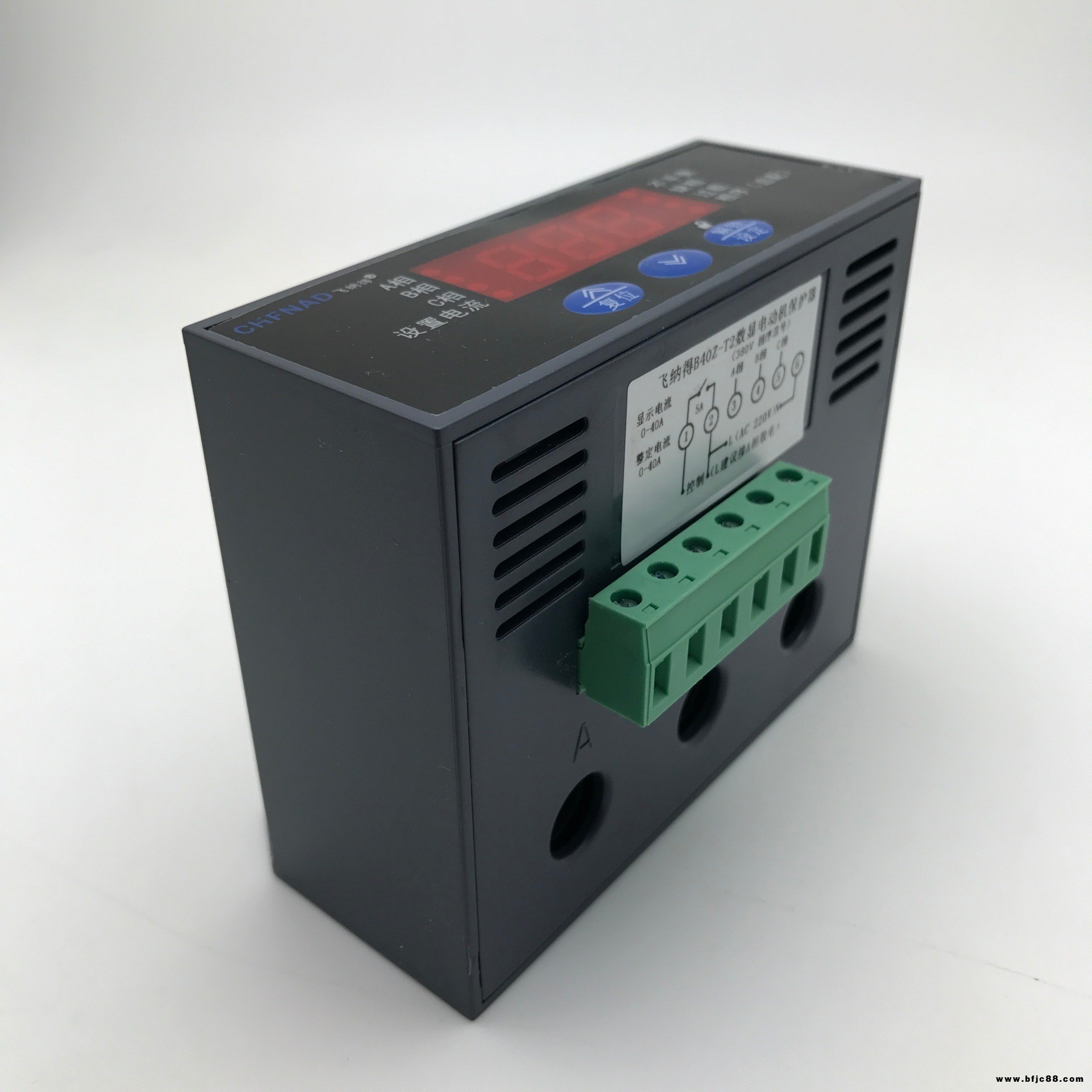

主要技術參數

1、供電電源：AC220V±10% 50HZ (AC380V±10% 可選)

2、輸出接點功率：阻性AC220V/5A

3、外形尺寸：寬106mm X高86.5mm X厚40mm

4、電流顯示范圍：0~99A

5、電流控制范圍：2~90A

6、分辨率顯示：0.1A

三 功能介紹

·電流顯示：在正常工作狀態下（待機）循環顯示三相電流值，切換間隔為3秒鐘，在故障工作狀態下循環鎖定顯示故障時的三相電流值，便于查找故障原因。

·過載保護：當檢測到任何一相電流超過所設定的整定電流時，保護器斷開負載。

·缺相保護：當檢測到ABC三相電流任一缺失時，保護器斷開負載。

注意：如果選擇00關閉不平衡保護時，不平衡值超過50%，觸發缺相保護。請謹慎選擇00！！！

·錯相保護：當保護器檢測到相位錯誤，或者380V電壓相序信號斷電斷線情況下，保護器斷開負載。

·延時說明：保護器每一次重新上電，負載端延時輸出。

四 操作指南

·解鎖：按住“設定/解鎖”鍵保持3秒，亮起，此時進入設置參數狀態。

·參數設置：繼續按“解鎖/設定”鍵，將在各個參數間切換，按“+”“-”鍵來調整參數值的大小。例如：屏幕顯示H30，H是參數（電流不平衡設置），30是該參數值。

·保存參數：設置好參數后，保持12秒無任何操作，顯示屏恢復到待機界面，那么參數被保存成功。

·查詢參數：鎖定狀態下，點按“解鎖/設定”鍵能依次查看每個參數。

五 如何從保護狀態恢復

1、手動復位：保護器發生保護后，按“復位”鍵，保護狀態將被解除。如果電流仍然滿足保護觸發條件，保護器將再次保護。

2、自動復位：保護器發生保護后，每隔L分鐘，自動復位。如果故障沒有排除，那么復位不會成功；當自動復位的次數達到P次，將不再自動復位，只能等待手動復位，或者重新上電。（P和L兩個參數可調，詳見參數設置表格，P=0時，關閉自動復位功能）。
