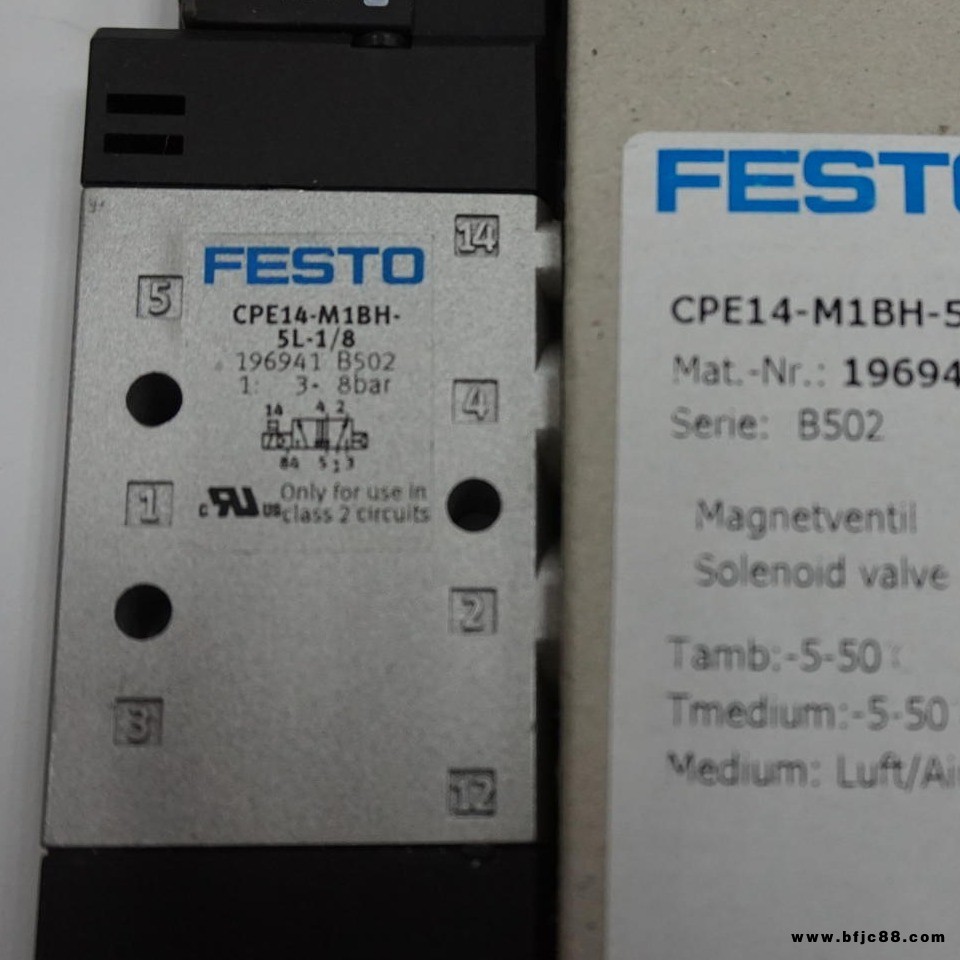

電磁閥

CPE24-M3H-5L-3/8

產品代號: 163834

用 于 集 成 安 裝 的 緊 湊 型 閥

?

?

技術參數 ?

?

?

特性 值

貨運日期 查看

閥功能 5/2 單電控

驅動類型 電氣的

寬度 24 mm

標準額定流量 2,900 l/min

工作壓力 2.5 ... 10 bar

設計結構 活塞滑塊

復位類型 空氣彈簧

防護等級 IP65

帶插頭插座

to IEC 60529

授權 c UL us - Recognized (OL)

海事分類 看證書

額定尺寸 11 mm

排氣功能 可節流

密封原則 軟性

裝配位置 任意

手控裝置 帶附件，可鎖定

推

先導類型 由先導控制

先導氣源 內置的

流動方向 不可逆

閥位置的識別 說明標簽支架

重疊 正重疊

切換時間，關閉 50 ms

切換時間，打開 40 ms

持續通電率

邏輯為0的 正向測試脈沖 3,300 μs

邏輯為1的 負向測試脈沖 3,100 μs

線圈的特性參數 230 V AC: 50/60 Hz, 提起功耗 3 VA, 保持功耗 2.4 VA

許用壓力波動 -15 % / +10 %

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準

耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27

耐腐蝕等級 CRC 2 – 中等腐蝕影響

介質溫度 -5 ... 50 °C

環境溫度 -5 ... 50 °C

產品重量 360 g

電連接 插頭樣式 C 型，符合EN 175301-803

安裝類型 帶通孔

先導排氣口82 M5

先導排氣口84 M5

先導氣口12 M5

先導氣口14 M5

氣動連接, 氣口 1 G3/8

氣動連接, 氣口 2 G3/8

氣動連接, 氣口 3 G3/8

氣動連接, 氣口 4 G3/8

氣動連接, 氣口 5 G3/8

材料備注 符合 RoHS

材料信息，密封 NBR

材料信息，殼體 壓鑄鋁

?

?

?

?

?

?
